BMS—自动测试平台及产线



【关键设备简介】

测试对象：BMS（电池管理系统）
具有自主知识产权的BMS（主控&从控及VCU&CCU）自动测试平台，实现通用的BMS全功能测试：
模拟电池冲放电状态和曲线，SOC&SOH估算
关键点电压/电流测试
数字量/模拟量输出信号的测量、输入信号的仿真
各种报警信号（过压/欠压/高低温/绝缘/安规）等仿真和测量

特点：

模拟单体电池（包） 大电流恒流源（+/-400A，分辨率：10mA）
高压恒压源（0~1000V，分辨率：100mV）
多通道模拟信号（PWM波形/电压/温度）采集模块（32CH, 16bit/250K AD)
多通道信号模拟&数字（电阻负载/电压/电流/PWM/电平/开关量）激励模块（≥40CH）
安规测量模块（绝缘电阻/电源/漏电流）
CAN总线分析仪
全系列产品测试功能齐全，操作简单、易学，用户体验感强
测试报告自动生成、数据格式多样（XLS/TXT/CSV/HTML等），可对接MES系统、可Web显示
满足多品种、少批量的柔性自动化生产需求：

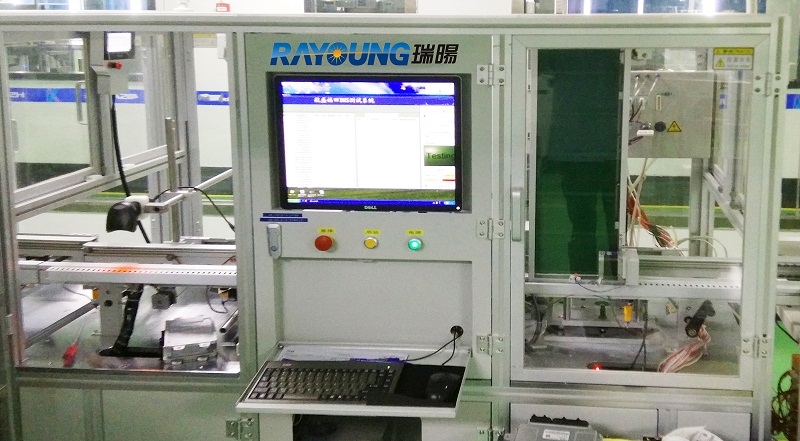

设备实物图

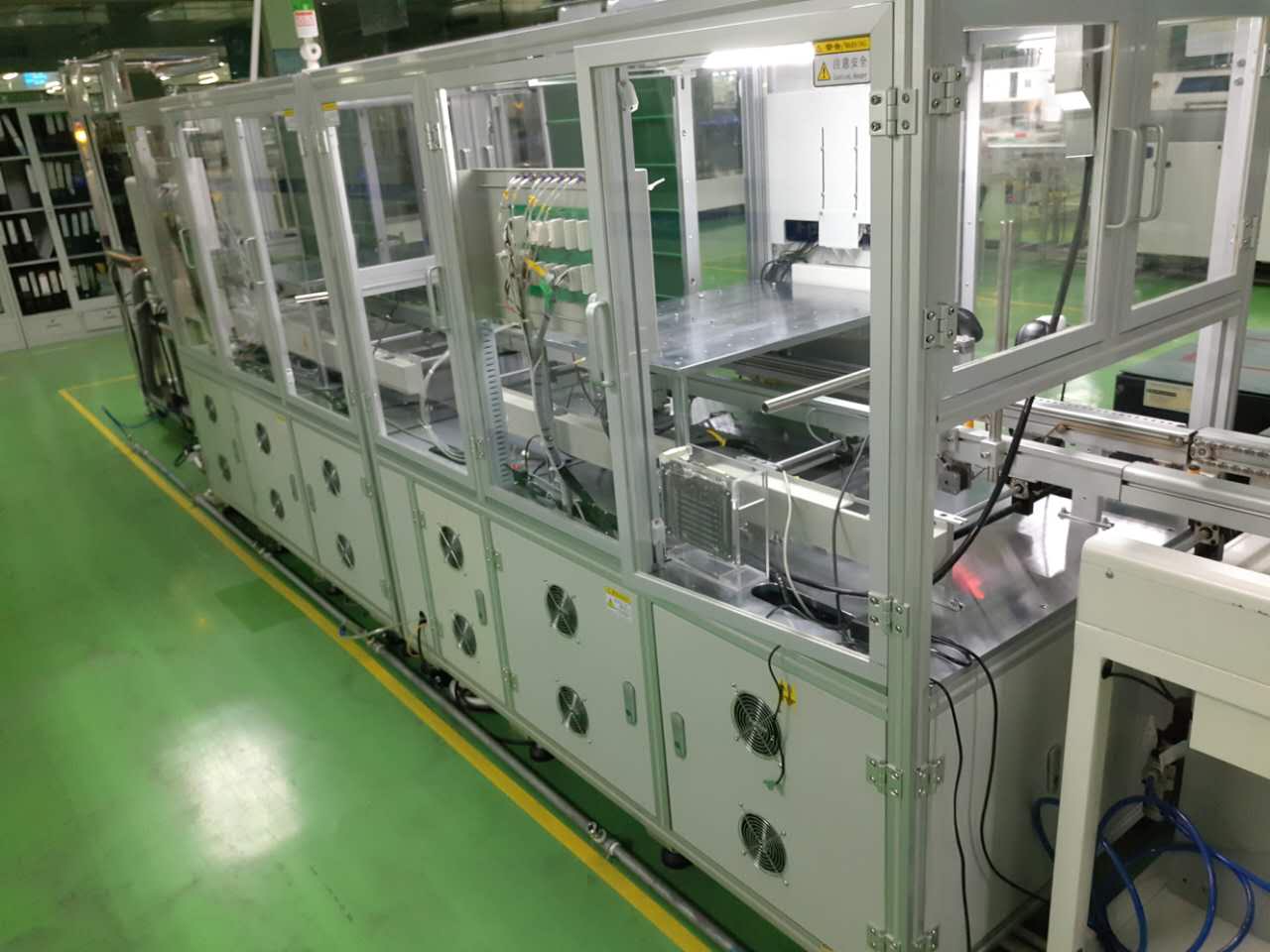

产线实物图

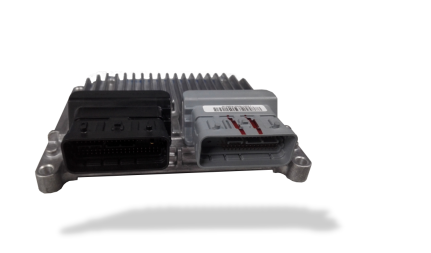

实待测物
